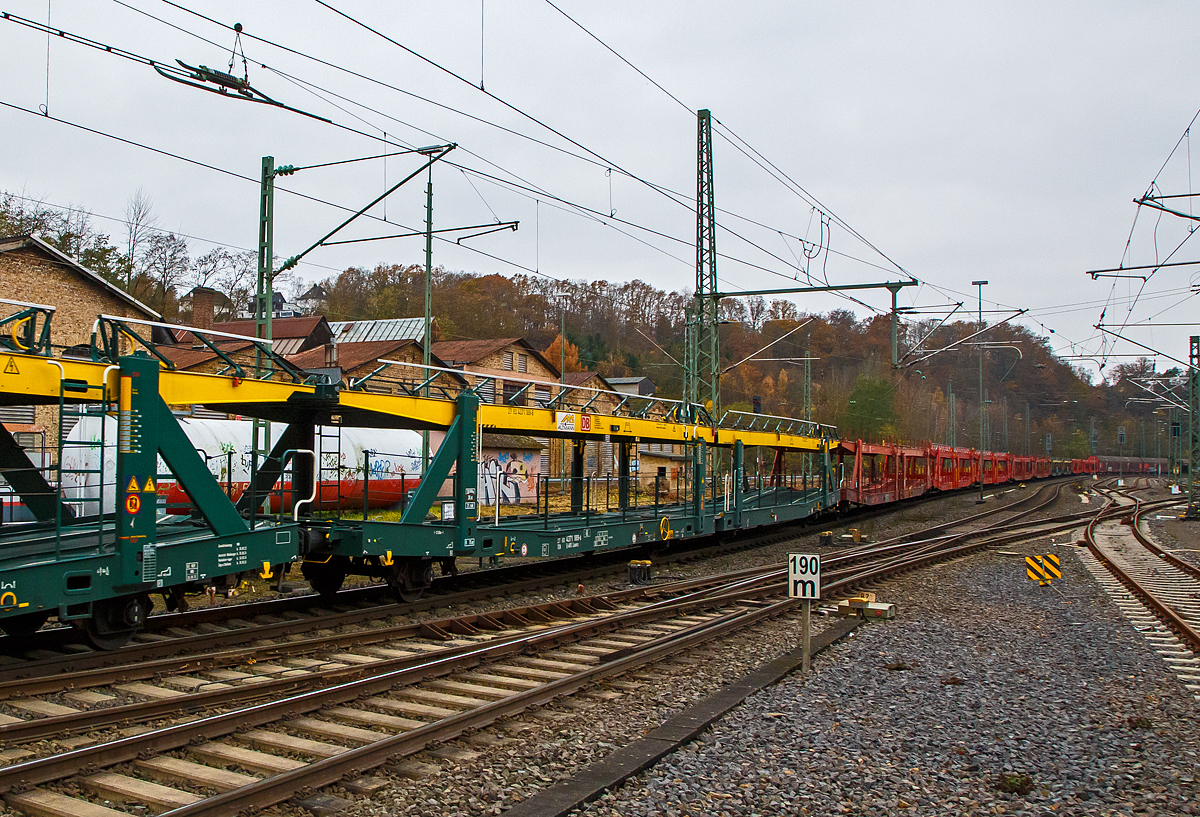

Leerer offener vierachsiger Doppelstock- Autotransportwaggon 27 80 4371 189-6 D-ARS, der Gattung Laaers 560.1 (BA 5.854), der ARS Altmann AG, am 20.11.2021 bei einer Zugdurchfahrt im Bahnhof Betzdorf (Sieg).

Diese Waggons haben zwei Ladeebenen und sind für den europaweiten Transport geeignet. Sie werden für den internationalen Transport von PKWs, Geländewagen, und Vans eingesetzt und bieten maximale Flexibilität durch eine stufenlos verstellbare obere Ladeebene. Aufgrund der hohen Lastgrenze (34t) ist der Transport von besonders schweren Fahrzeugen der genannten Typen möglich. Damit sowohl ein typenreiner Transport als auch eine Mischverladung in den unterschiedlichen Lademaßen möglich ist, kann die obere Ladeebene hinsichtlich der Transportstellungen stufenlos eingestellt werden.

Der Laaers 560.1 ist eine neu entwickelte Autotransportwageneinheit und besteht aus zwei zweiachsigen Wagenelementen, die mit einer im Betrieb nicht trennbaren Kurzkupplung (mit einer Bruchkraft von 1.000 kN) miteinander verbunden sind. Sie verfügt über stufenlos verstellbare Hebe- und Senkeinrichtungen für die oberen Ladeebenen. Sowohl die beiden unteren als auch die beiden oberen Ladeebenen der Wageneinheit sind jeweils für 9 t Zuladung ausgelegt. Die Lastgrenze für die Wageneinheit beträgt max. 34 t (je Wageneinheitshälfte 17 t). Die Struktur der Wageneinheiten ist für Pkw / Van mit einem Gesamtgewicht von 2800 kg und Radlasten von 1000 kg ausgelegt.

Die oberen Ladeebenen sind über jeweils vier dreigängige Spindeln und Tragsäulen mit dem Untergestell verbunden. Die Säulenpaare lassen sich getrennt bedienen, damit die oberen Ladeebenen an den Fahrzeugenden - notwendig zur Be- und Entladung - rampenartig gestellt werden können.

TECHNISCHE DATEN:
Gattung: Laaers 560.1 (BA 5.854),
Spurweite: 1.435 mm
Anzahl der Achsen: 4
Länge über Puffer : 31.000 mm
Achsabstände: 10.000 mm / 5.160 mm / 10.000 mm
Laufraddurchmesser (neu): 840 mm (außen) / 730 mm (mitleren)
Ladelänge : 30.070 mm (unten) / 30.550 mm (oben)
Höchstgeschwindigkeit: 100 km/h (120 km/h leer)
Eigengewicht: 30.000 kg
Nutzlast: 34,0 t ab Streckenklasse B (max. 17 t pro Ebene)
Kleinster befahrb. Gleisbogenhalbmesser: 75 m
Bremse: KE-GP-A
Verwendungsfähigkeit: TEN GE
