Vierachsiger Drehgestellflachwagen mit Rungen und Niederbindeeinrichtung, 31 80 4725 4xx-x D-DB, der Gattung Snps-x 719.1, der DB Cargo AG am 01.04.2023 im Zugverband bei einer Zugdurchfahrt im

»
»
»
»
Vierachsiger Drehgestellflachwagen mit Rungen und Niederbindeeinrichtung, 31 80
(ID 807949)

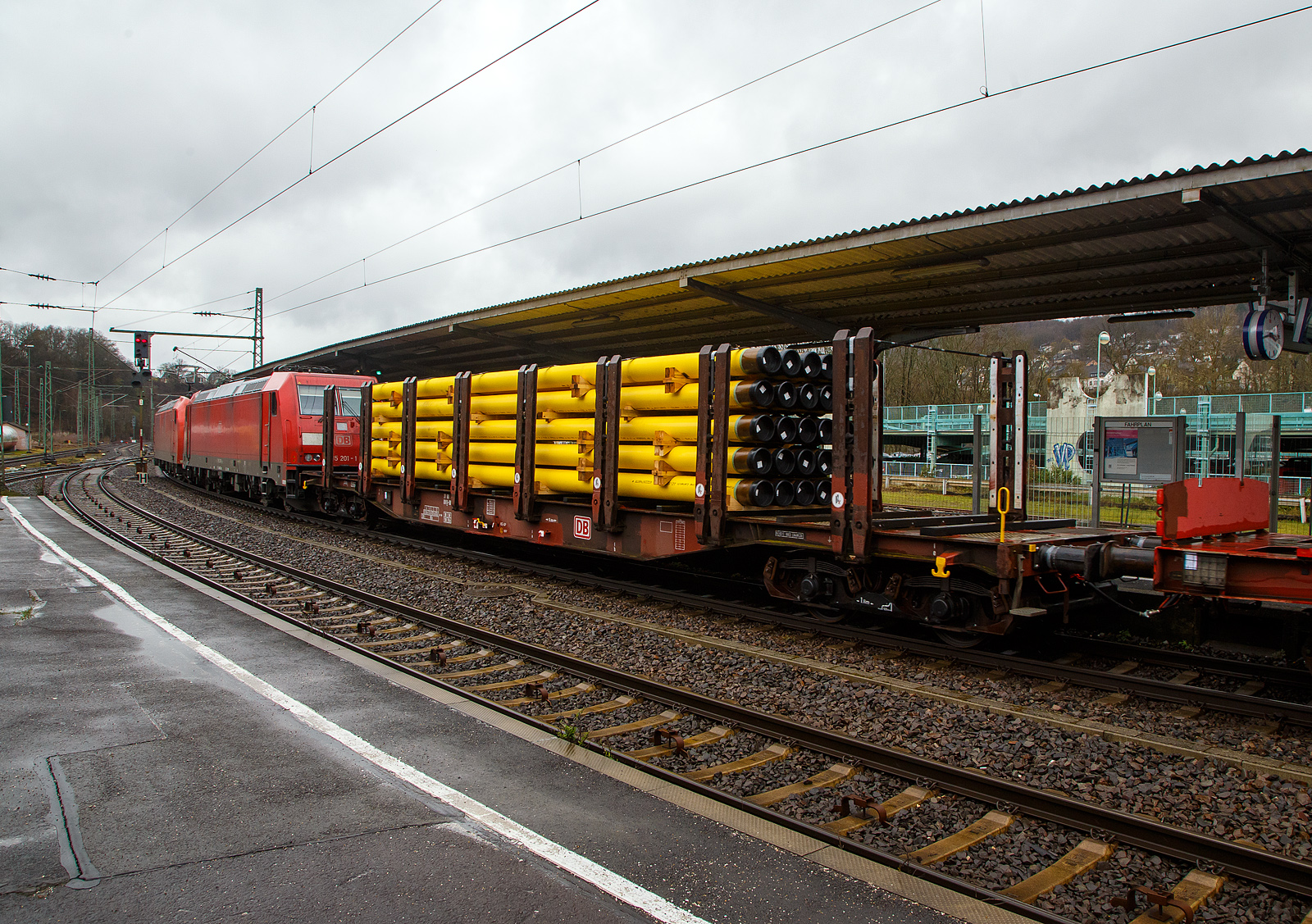

Vierachsiger Drehgestellflachwagen mit Rungen und Niederbindeeinrichtung, 31 80 4725 4xx-x D-DB, der Gattung Snps-x 719.1, der DB Cargo AG am 01.04.2023 im Zugverband bei einer Zugdurchfahrt im Bahnhof Betzdorf (Sieg). Hier beladen mit 30 gelb beschichteten Gasrohren bzw. HFI-längsnahtgeschweißte Stahlrohre Ø 323.9 x 12,7 (DN/NW 300 mm bzw. 12 ¾ Inch) mit gelber MAPEC® Polyethylen (HDPE)-Umhüllung), in Herstellungslänge vom 12 m. Das Metergewicht der Rohre beträgt 97,5 kg/m (ohne Umhüllung), so ist der Wagen mit ca. 36 t beladen. Der Hersteller der Stahlrohre ist die Mannesmann Line Pipe GmbH in Siegen (ex RW Fuchs), gehört zum Salzgitter-Konzern. Der Drehgestell-Flachwagen wurde speziell für den Transport von Rohren, Profilstahl, Flachstahlprodukten sowie Stamm- und Schnittholz entwickelt und zeichnet sich durch hohe Ladekapazität aus. Das Ladegut wird durch Rungen mit Kunststoffleisten geschont. Die Längsseiten sind jeweils mit acht besonders breiten und belastbaren Rungen ausgerüstet, die mit dem Untergestell fest verbunden sind. Zur Verzurrung des Ladegutes ist jedes Rungenpaar mit einer Niederbindeeinrichtung versehen, die von einer Person bedient werden kann. Für die Auflage des Ladegutes sind hölzerne Ladeschwellen im Rungenbereich und im Abstand von 1 m von Wagenende vorhanden. Außerdem sind feste 5 mm niedrigere Hilfsladeschwellen zwischen den Rungen zur Unterstützung von leicht durchhängendem Ladegut (z. B. Schnittholz) angeordnet. Die Ladeschwellen sind genügend hoch, so dass die handelsüblichen Umschlagmittel verwendet werden können. Der Wagenboden ist mit einem begehbaren Loch- bzw. Riffelblech vollständig abgedeckt. Zur Aufnahme von Lasten oder zum Befahren mit Flurförderfahrzeugen sind die Abdeckungen nicht geeignet. TECHNISCHE DATEN: Gattung: Snps-x 719.1 Spurweite: 1.435 mm (Normalspur) Länge über Puffer: 20.840 mm Drehzapfenabstand: 15.800 mm Radsatzstand in den Drehgestellen: 1.800 mm Ladelänge: 19.600 mm Ladebreite: 2.723 mm (zwischen den Rungen) Fußbodenhöhe über SO: 1.280 mm (OK Ladeschwelle) Rungenhöhe: 2.000 mm Eigengewicht: 23.950 kg Zuladung bei Lastgrenze S: 63 t (ab Streckenklasse D) Max. Geschwindigkeit: 100 km/h / 120 km/h (leer) Kleinster Gleisbogenhalbmesser: 35 m Bauart der Bremse: KE-GP Verwendungsfähigkeit: RIV

Vierachsiger Drehgestellflachwagen mit Rungen und Niederbindeeinrichtung, 31 80 4725 4xx-x D-DB, der Gattung Snps-x 719.1, der DB Cargo AG am 01.04.2023 im Zugverband bei einer Zugdurchfahrt im Bahnhof Betzdorf (Sieg). Hier beladen mit 30 gelb beschichteten Gasrohren bzw. HFI-längsnahtgeschweißte Stahlrohre Ø 323.9 x 12,7 (DN/NW 300 mm bzw. 12 ¾ Inch) mit gelber MAPEC® Polyethylen (HDPE)-Umhüllung), in Herstellungslänge vom 12 m. Das Metergewicht der Rohre beträgt 97,5 kg/m (ohne Umhüllung), so ist der Wagen mit ca. 36 t beladen. Der Hersteller der Stahlrohre ist die Mannesmann Line Pipe GmbH in Siegen (ex RW Fuchs), gehört zum Salzgitter-Konzern.

Der Drehgestell-Flachwagen wurde speziell für den Transport von Rohren, Profilstahl, Flachstahlprodukten sowie Stamm- und Schnittholz entwickelt und zeichnet sich durch hohe Ladekapazität aus. Das Ladegut wird durch Rungen mit Kunststoffleisten geschont. Die Längsseiten sind jeweils mit acht besonders breiten und belastbaren Rungen ausgerüstet, die mit dem Untergestell fest verbunden sind. Zur Verzurrung des Ladegutes ist jedes Rungenpaar mit einer Niederbindeeinrichtung versehen, die von einer Person bedient werden kann. Für die Auflage des Ladegutes sind hölzerne Ladeschwellen im Rungenbereich und im Abstand von 1 m von Wagenende vorhanden. Außerdem sind feste 5 mm niedrigere Hilfsladeschwellen zwischen den Rungen zur Unterstützung von leicht durchhängendem Ladegut (z. B. Schnittholz) angeordnet. Die Ladeschwellen sind genügend hoch, so dass die handelsüblichen Umschlagmittel verwendet werden können. Der Wagenboden ist mit einem begehbaren Loch- bzw. Riffelblech vollständig abgedeckt. Zur Aufnahme von Lasten oder zum Befahren mit Flurförderfahrzeugen sind die Abdeckungen nicht geeignet.

TECHNISCHE DATEN:
Gattung: Snps-x 719.1
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 20.840 mm
Drehzapfenabstand: 15.800 mm
Radsatzstand in den Drehgestellen: 1.800 mm
Ladelänge: 19.600 mm
Ladebreite: 2.723 mm (zwischen den Rungen)
Fußbodenhöhe über SO: 1.280 mm (OK Ladeschwelle)
Rungenhöhe: 2.000 mm
Eigengewicht: 23.950 kg
Zuladung bei Lastgrenze S: 63 t (ab Streckenklasse D)
Max. Geschwindigkeit: 100 km/h / 120 km/h (leer)
Kleinster Gleisbogenhalbmesser: 35 m
Bauart der Bremse: KE-GP
Verwendungsfähigkeit: RIV

Armin Schwarz 01.04.2023, 57 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/500, Blende: 10/1, ISO1250, Brennweite: 24/1
