Die 294 683-8 (98 80 3294 683-8 D-DB), ex DB 294 183-9, ex DB 294 183-9, eine remotorisierte V 90 der DB Cargo AG, steht am 02.09.2020 im Bf Niederlahnstein.
(ID 745423)
Die 294 683-8 (98 80 3294 683-8 D-DB), ex DB 294 183-9, ex DB 294 183-9, eine remotorisierte V 90 der DB Cargo AG, steht am 02.09.2020 im Bf Niederlahnstein. Am 30.08.2020 war hier ein mit Diesel beladener Kesselwagenzug entgleist, nun waren die Aufräumarbeiten im vollen Gange.
Die Lok wurde 1968 von Klöckner-Humboldt-Deutz in Köln unter der Fabriknummer 58353 gebaut.
Armin Schwarz 30.08.2021, 536 Aufrufe, 0 Kommentare
EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/160, Blende: 10/1, ISO200, Brennweite: 45/1
0 Kommentare, Alle Kommentare

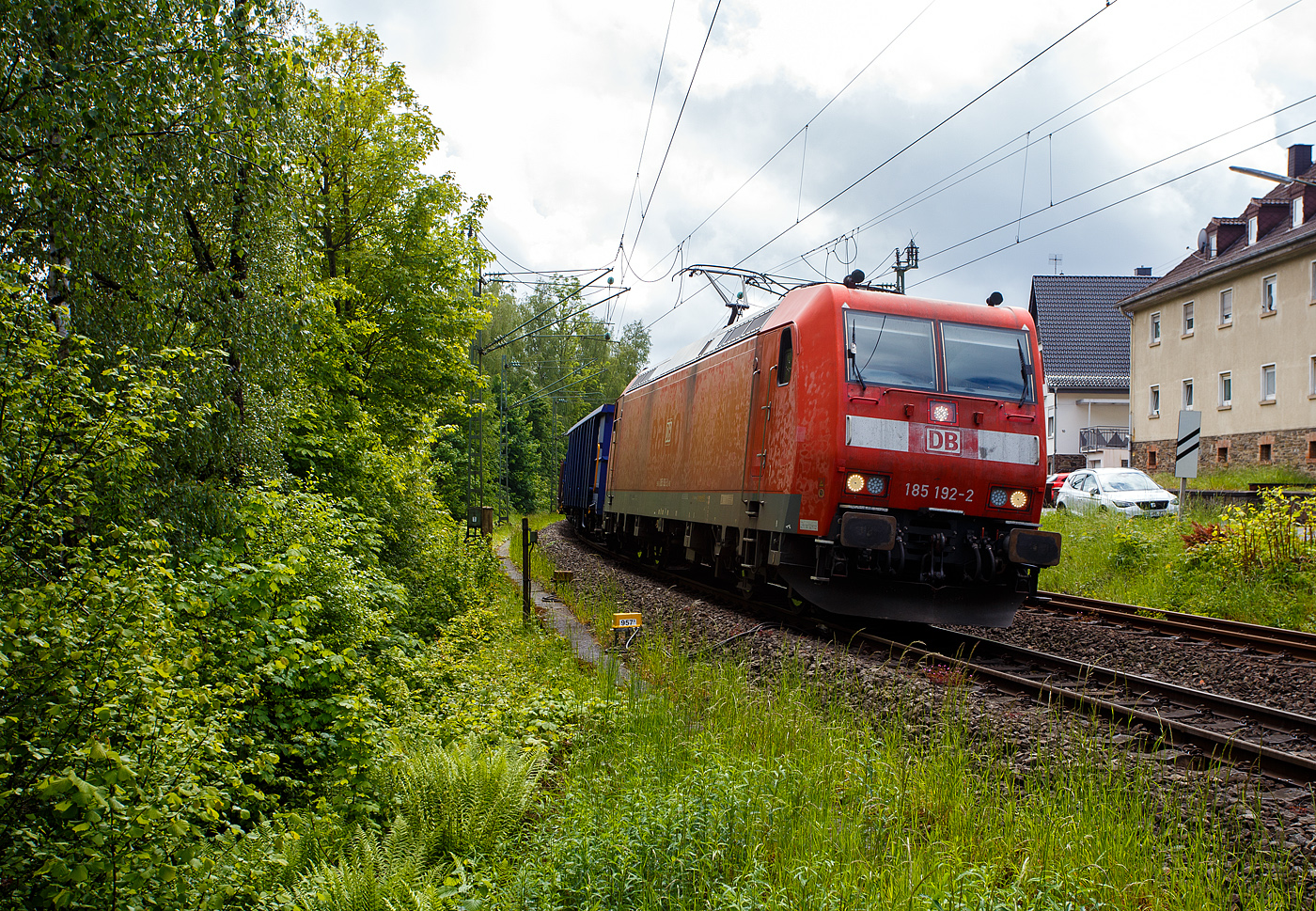

Die 185 192-2 (91 80 6185 192-2 D-DB) der DB Cargo AG fährt am 20 Mai 2026 mit einem gemischten Güterzug durch Kirchen/Sieg in Richtung Siegen, vermutlich mit dem Ziel Kreuztal.
Die TRAXX F140 AC wurde 2004 bei Bombardier in Kassel unter der Fabriknummer 33682 gebaut.
Armin Schwarz
Armin Schwarz

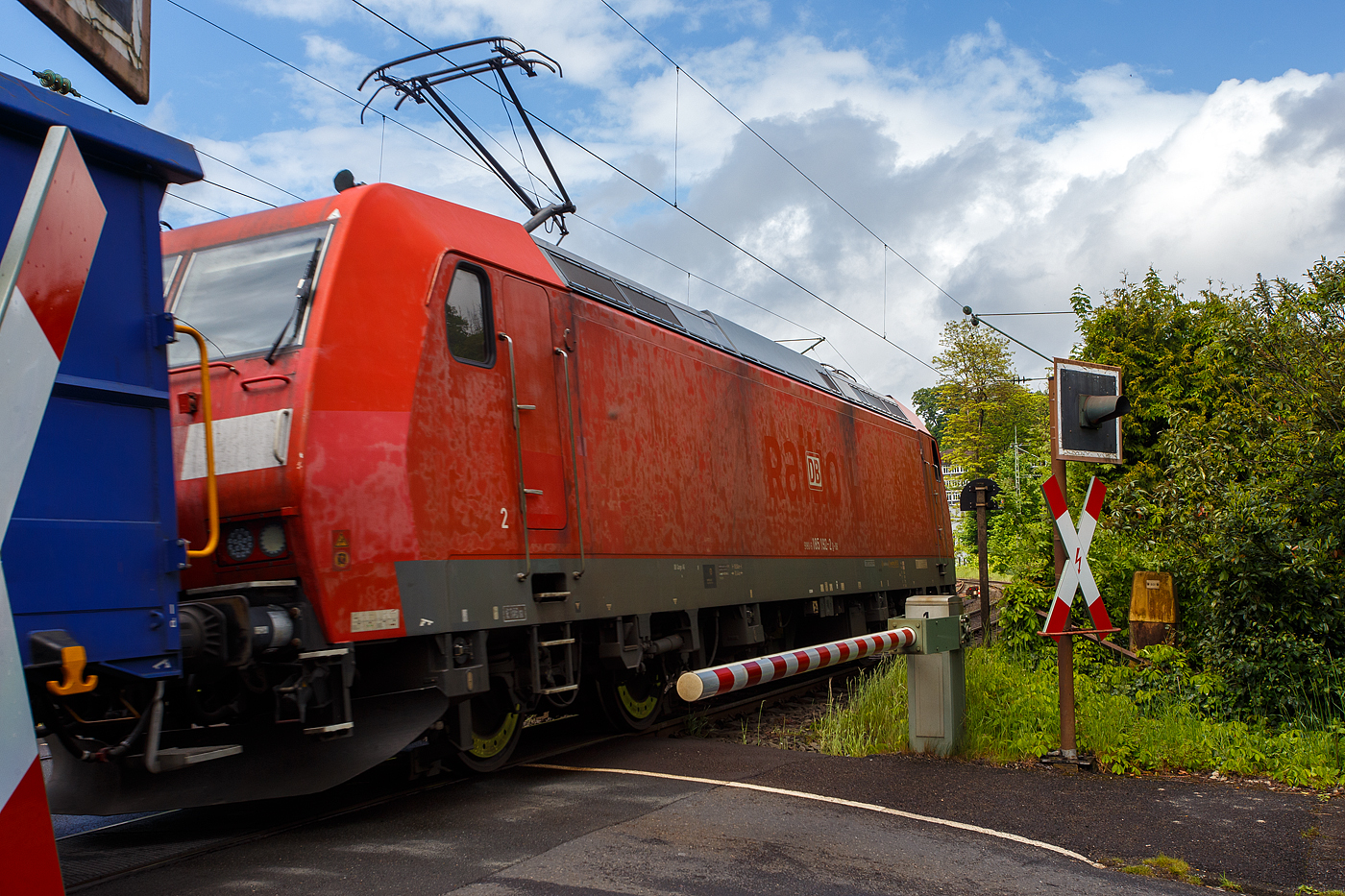

Die 185 192-2 (91 80 6185 192-2 D-DB) der DB Cargo AG fährt am 20 Mai 2026 mit einem gemischten Güterzug durch Kirchen/Sieg in Richtung Siegen, vermutlich mit dem Ziel Kreuztal.
Die TRAXX F140 AC wurde 2004 bei Bombardier in Kassel unter der Fabriknummer 33682 gebaut.
Armin Schwarz
Armin Schwarz

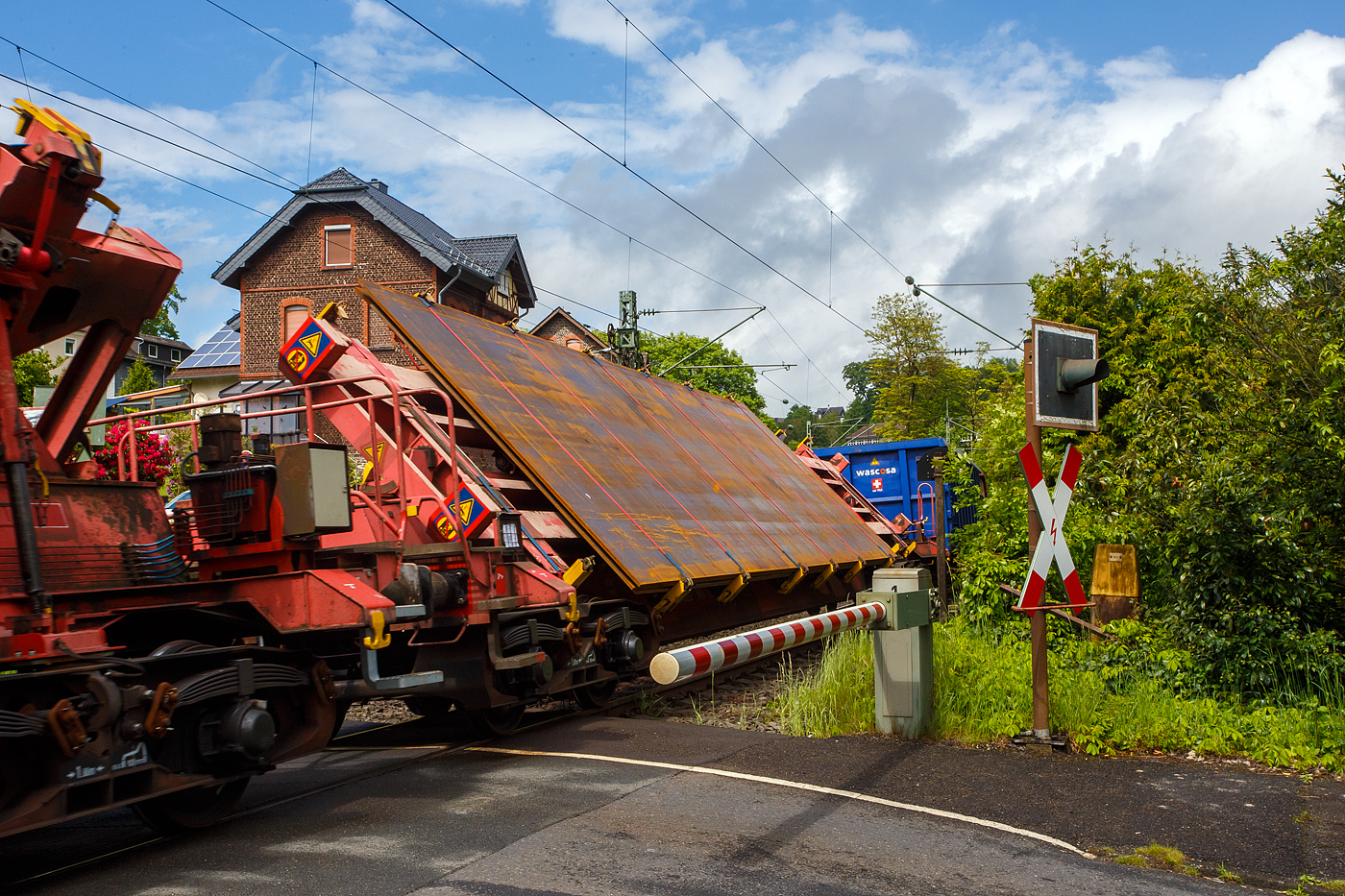

Drehgestellflachwagen für den Transport von Blechtafeln, 31 80 4726 064-7 D-DB, der Gattung Slps-u 725, der DB Cargo Deutschland AG am 20 Mai 2026 im Zugverband bei der Zugdurchfahrt in Kirchen/Sieg in Richtung Siegen. Hier beladen mit Großblechen mit einer Breite von ca. 4 m.
Der Slps-u 725 ist ein Schräglader und besonders für den Transport von Großblechen bis zu einer Breite von 5,50 m geeignet. Durch die Schrägstellung der Ladegerüste können Bleche bis zu 3.970 mm ohne Lademaßüberschreitung befördert werden, was man hier im beladenen Zustand gut sehen kann.
Diese Flachwagenbauart ist für den Transport von Großblechen vorgesehen, wobei für die Be- und Entladung die waagerechte Lage des hydraulisch schwenkbaren Ladegerüstes vorteilhaft ist. Zur optimalen Ausnutzung der jeweiligen Begrenzungen beim Transport ist jedoch eine der vielen einstellbaren Schräglagen möglich.
Das vollständig geschweißte Untergestell besteht aus einem Hohlträger, die beiden Hauptquerträger und die Kopfstücke, die für den Einbau der Automatische Kupplung (Z-AK) vorbereitet sind. Fest verschweißt mit dem Untergestell sind die Tragkonsolen für die Ladegerüste.
Die Ladeeinrichtung besteht aus drei Ladegerüsten, die in Stufen von 2° bis 50° (Mittelgerüst bis 60°) schwenkbar sind. An beiden Seiten des Ladegerüstes sind zur Breiteneinstellung für Ladegüter von 2.850 mm bis 5.500 mm in Stufen von 20 mm von Hand verstellbare Schubriegel vorhanden, die durch Sicherungsbolzen gehalten werden. Zum Sichern des Ladegutes sind die Enden aller Schubriegel mit Halteklauen versehen, im mittleren Bereich sind Ladeschwellen angeordnet. Zur Ladegutsicherung sind an jedem Querträger (Schubriegel) Spanngurte mit Winde und Kantenschutz vorhanden. An den Stirnenden der äußeren Ladegerüste sind kurze feste Rungen zur Aufnahme der Längskräfte vorhanden. Außerdem sind auf den Ladegerüsten versenkbare Rungen zur Aufnahme der Längskräfte bei kurzen Ladungen vorhanden (Längenverteilung).
Das Ladegerüst kann mit dem Ladegut durch eine einfach zu bedienende und betriebssichere hydraulische Einrichtung nach einer Seite geschwenkt werden. Sie besteht aus vier mit einer Synchronisiereinrichtung ausgerüsteten Differentialzylindern, die zwischen Untergestell und Ladegerüst angeordnet sind, einem E-Motor-Pumpen-Aggregat mit Ölbehälter, Sicherheitsventil und drei Handsteuerventilen. Die Ladegerüste werden durch hydraulische Sperrventile in allen Lagen gesichert und zusätzlich in den End- und Zwischenstellungen mechanisch gesichert. Für den Schwenkvorgang von 0° bis 50° werden ca. 5 Minuten benötigt.
TECHNISCHE DATEN:
Achsanzahl: 4
Drehzapfenabstand: 17.000 mm
Achsabstand im Drehgestell: 1.800 mm
Länge über Puffer: 22.040 mm
Max. Ladelänge: 19.000 mm
Eigengewicht: 32.310 kg
Kleinster befahrbarer Radius: Ladegerüst waagerecht und bis 44° geneigt 60 m, bis 46° geneigt 75 m
bis 48° geneigt 90 m
bis 50° geneigt 140 m
Lastgrenze bei Streckenklasse D: 57,5 t / DB CM 51,5 t
Bremse: KE-GP-A
Bremssohle: IB 116
Feststellbremse: keine
Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Drehgestellflachwagen für den Transport von Blechtafeln, 31 80 4726 114-0 D-DB, der Gattung Slps-u 725, der DB Cargo Deutschland AG am 20 Mai 2026 im Zugverband bei der Zugdurchfahrt in Kirchen/Sieg in Richtung Siegen. Hier beladen mit Großblechen mit einer Breite von ca. 4 m.
