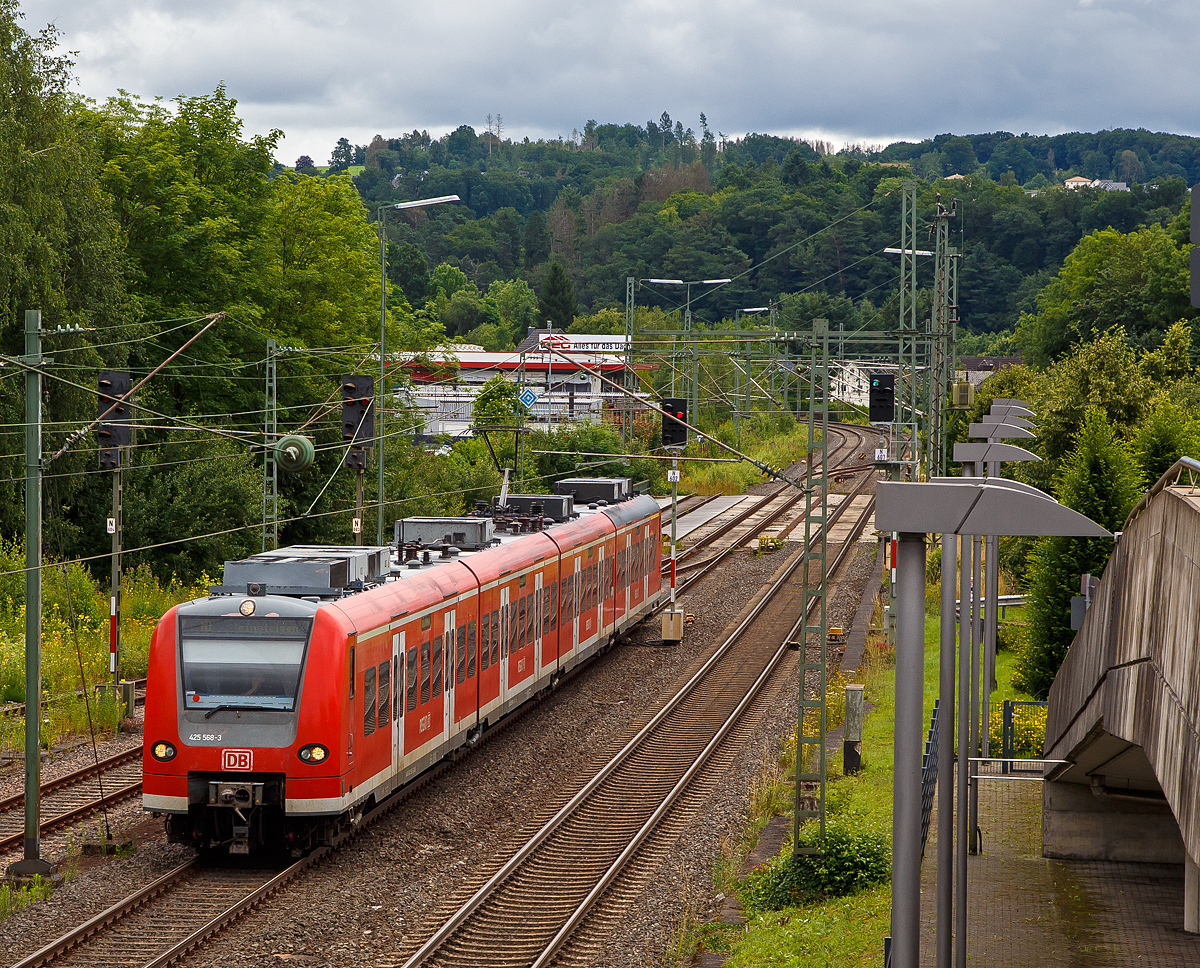

Der „Quietschie“ ET 425 568-3 / 435 568-1 / 435 068-2 / 425 068-4 (94 80 0425 568-3 D-DB / 94 80 0435 568-1 D-DB / 94 80 0435 068-2 D-DB / 94 80 0425 068-4 D-DB) der DB Regio fährt am 15.07.2021 als Tfzf (Triebfahrzeugfahrt) bzw. Lz (Lokzug) durch Wissen (Sieg) in Richtung Köln. Aufgenommen vom Parkdeck des Bahnhofes Wissen (Sieg).

Der Elektrotriebzug wurde 2000 von ABB Daimler-Benz Transportation GmbH (ADtranz) in Hennigsdorf unter den Fabriknummer 22973 bis 22976 gebaut.

Die Triebwagen der Baureihen 425 und 426 des Konsortiums Siemens Transportation Systems/Bombardier/DWA sind leichte Elektro-Gliedertriebzüge für S-Bahn- und Regionalverkehr. Sie sind nahezu baugleich mit der Baureihe 424, die im hannoverschen S-Bahnnetz eingesetzt wird. Mit der hochflurigen und äußerlich sehr ähnlichen reinen S-Bahn-Baureihe 423 gibt es dagegen nur wenige technische Gemeinsamkeiten.

Wie hier die BR 425 ist ein vierteiliger Triebzug, wobei die Mittelwagen als BR 435 eingereiht sind. Dagegen die BR 426 sind zweiteige Triebzüge.

Das Konzept:
Die Wagenkästen sind in selbsttragender Bauweise aus Aluminium-Strangpressprofilen geschweißt. Um die Außenhaut möglichst glatt und frei von konstruktionsbedingten Erhebungen zu halten, sind die Scheiben, der Rahmen und der Kasten untereinander bündig verklebt, dies verbessert die Aerodynamik und ermöglicht eine effiziente automatisierte Außenreinigung. Die Scheiben sind Thermofenster aus zweilagigem Verbundglas.

In Anlehnung an die S-Bahn-Züge der Baureihe 420 wurde die Länge der vierteiligen Einheit auf rund 70 Meter festgelegt. Anders als die Triebzüge der Baureihe 420 sollten diejenigen der Baureihe 425 in voller Länge begehbar und übersehbar sein, sie sind durch eine Glaspendeltüre unterteilt. Um die geforderten großen freien Durchgänge zwischen den Wagen zu realisieren, wurde das Fahrzeug als vierteiliger Gliedertriebzug mit Kurzkupplungen und Jakobs-Drehgestellen an den Wagenübergängen vorgesehen, was die Bewegungen und Abstände der Wagenkästen zueinander minimiert.
Dachpartie der Baureihe 425

Das Fahrzeug ist dabei in zwei Zughälften eingeteilt, die weitgehend ähnlich aufgebaut sind. Beim 424 und 425 ist jede von ihnen jeweils mit einem Zugsteuergerät, einem Transformator zu 1,2 MVA, einem Antriebsstromrichter, einer Bordnetzversorgung, einer Druckluft-Bremsausrüstung mit einem Bremssteuergerät sowie einer Funkanlage (früher Mesa 2002, jetzt MTRS) versehen. Der 426 hat hingegen nur einen Transformator und einen Antriebsstromrichter. Dabei werden die schon ausgelieferten Fahrzeuge nach einer Lösung der DB AG mit einer MTRS-Anlage mit abgesetzten Bedienteil für den zweiten Führerstand ausgerüstet. Vom Hersteller werden wieder zwei Anlagen mit je einem Bedienteil eingebaut.

Die restlichen Installationen verteilen sich:
• Wagen 1 (425 001 ff) enthält das behindertengerechte Vakuum-WC und die Indusi LZB oder I60R
• Wagen 2 (435 001 ff) enthält den Stromabnehmer und die Hauptschalter
• Wagen 3 (435 501 ff) enthält den Luftpresser
• Wagen 4 (425 501 ff) enthält das Thermofach für den Lokführer und den Rechner des Fahrgastinformationssystems

In Wagen 1 ist im Anschluss an den Führerstand ein 1.-Klasse-Abteil mit 12 Plätzen ausgewiesen. Es unterscheidet sich durch den größeren Sitzreihenabstand und eine andere Polsterfarbe von der 2. Klasse, Sitzteilung 2+2 entspricht der 2. Klasse.

Die Antriebsstromrichter realisieren Drehstromantrieb mit Bremsstromrückspeisung über vier Fahrmotoren in den Enddrehgestellen und den äußeren beiden Jakobs-Drehgestellen. Der Antrieb erfolgt über eine Bogenzahnkupplung. Das mittlere Laufdrehgestell ist weder angetrieben noch gebremst.

Um die von den meisten Einsatzorten geforderten Flügelkonzepte mit dem Fahrgastaufkommen angepassten Zuglängen zu realisieren, wurden automatische Scharfenberg-Kupplungen eingebaut. Die Baureihen 424 bis 426 sind untereinander frei kuppelbar. Auch 420er und 423er lassen sich ankuppeln, allerdings mechanisch und nicht elektrisch, was den Nutzen auf das Abschleppen liegengebliebener Fahrzeuge beschränkt.

Der Triebwagen hat eine Fußbodenhöhe von 798 Millimetern (bzw. 780 Millimetern), ähnlich den reinen S-Bahn-Wagen der Baureihe 424. Im Gegensatz zu letzteren kann dieser Zug allerdings an unterschiedlichen Bahnsteighöhen eingesetzt werden und ist daher mit vier Rollstuhlhubliften ausgestattet. Acht elektrische zweiflügelige Schwenkschiebetüren pro Seite erlauben schnellen Fahrgastwechsel. Um das technikbasierte Abfertigungsverfahren (TAV) zur Selbstabfertigung von Zügen durch den Triebfahrzeugführer zu ermöglichen, sind sie mit Lichtgittern und Einklemmschutz sowie Fahrgastsprechstellen versehen.

Zugzielanzeigen an den Fronten und den Seiten, ein Fahrgastinformationssystem (FIS) mit Anzeige von Linie, Endstation und nächstem Halt sowie eine automatische Ansage von nächstem Halt und Umsteigemöglichkeiten sorgen für Informationen. Die automatische Ansage erfolgte ursprünglich wie bei der Baureihe 423 wenige Meter nach der Abfahrt, wurde aber inzwischen auf eine per Wegmessung über einen Radsatz (424/425.0/426) bzw. per GPS (425.2 bis 425.5) gestützte Ansage kurz vor Erreichen des nächsten Halts umgerüstet.

TECHNISCHE DATEN:
Achsformel: Bo'(Bo)(2)(Bo)Bo' (in Klammern Jakobs-Drehgestellen)
Spurweite: 1435 mm (Normalspur)
Länge über Scharfenbergkupplung: 67.500 mm (17,87m + 15,11m + 15,11m + 17,87m)
Achsabstand im End-Drehgestell: 2.200 mm
Achsabstand im Jakobs-Drehgestell: 2.700 mm
Treib- und Laufraddurchmesser: 850 mm (neu) / 780 mm (abgenutzt)
Leergewicht: 114,0 t
Höchstgeschwindigkeit: 140 km/h (1. u. 3. Serie mit LZB 160 km/h)
Leistung: 8 x 293,75 = 2.350 kW
Bremskraft: 140 kN
Beschleunigung: 1,0 m/s²
Bremsverzögerung: 0,9 m/s²
Motorentyp: Drehstrom-Asynchron vom Typ 1TB1724 0GA02
Anzahl der Fahrmotoren: 4 × 2
Kupplungstyp: Scharfenbergkupplung Typ 10
Sitzplätze: 206 (davon 12 in der 1. Klasse)
Stehplätze: 228
Fußbodenhöhe: 780 mm (798 mm bei 1. Bauserie)

Armin Schwarz 17.07.2021, 877 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/500, Blende: 10/1, ISO640, Brennweite: 75/1
