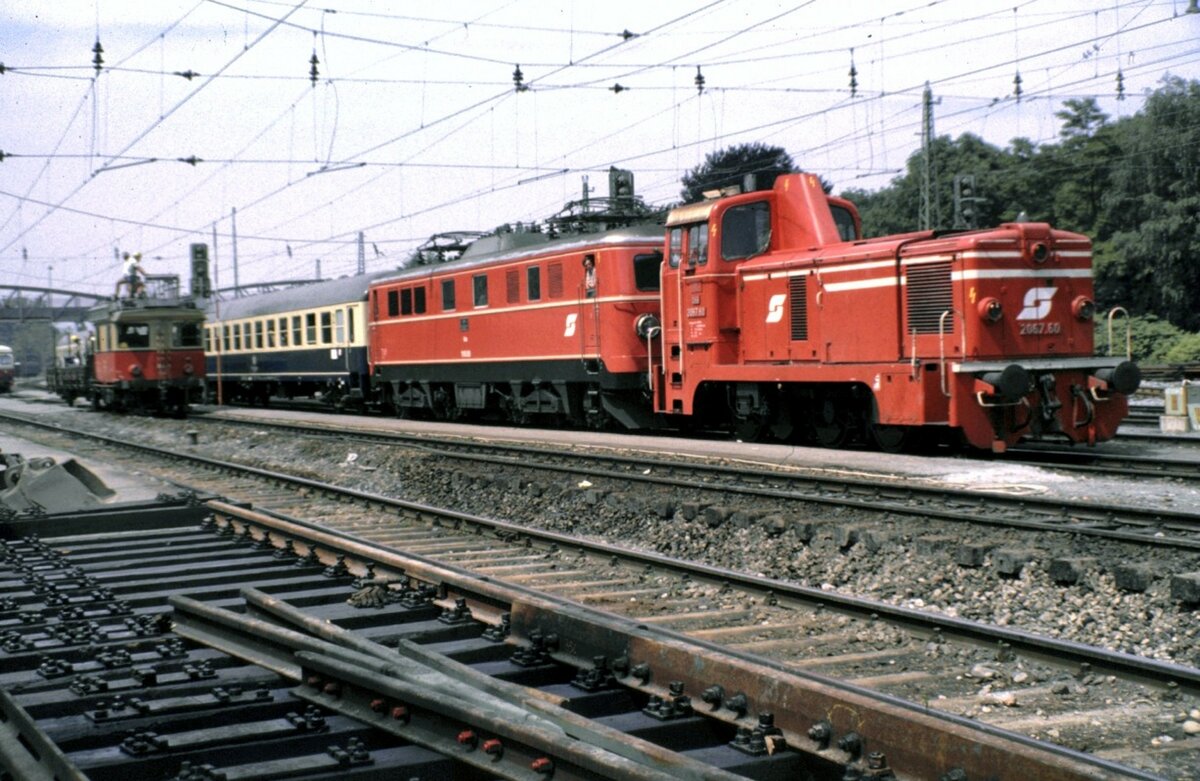

ÖBB 2067.60 schleppt 1110.06 mit Zug aus stromlosen Bereich; im Hintergrund befindet sich ein Turmtriebwagen X 534 im Arbeiteinsatz in Bregenz am 12.06.1983.
(ID 758266)
ÖBB 2067.60 schleppt 1110.06 mit Zug aus stromlosen Bereich; im Hintergrund befindet sich ein Turmtriebwagen X 534 im Arbeiteinsatz in Bregenz am 12.06.1983.
Karl Sauerbrey 29.11.2021, 173 Aufrufe, 0 Kommentare
0 Kommentare, Alle Kommentare
Die ÖGEG 1010 015-4 in Imperator Majestic Schwarz (A-ÖGEG 93 81 1010 010-5), ex ÖBB 1010.15, der ÖGEG - Österreichische Gesellschaft für Eisenbahngeschichte GmbH ist am 14 Januar 2025 in Timelkam bei der Timelkam Energie AG abgestellt. Bild leider nur aus einem Zug, hätten wir gewusst was hier alles herumsteht, dann hätten wir einen Stopp eingelegt.
Die Schnellzuglokomotive wurde 1956 von SGP in Graz (Simmering-Graz-Pauker AG) unter der Fabriknummer 56348 gebaut, die elektrische Ausrüstung ist von BBC - Brown, Boveri & Cie. (andere erhielten die Elektrik von SWS oder Elin). Als ÖBB 1010.15 wurde sie an die Österreichische Bundesbahnen geliefert. 1986 führten auch die ÖBB EDV-gerechte Triebfahrzeugnummern ein. Aufgrund des zukunftssicheren Bezeichnungssystems waren die Änderungen überschaubar. Die Ordnungsnummern wurden mit einer vorgesetzten Null dreistellig, der Punkt zwischen Stamm- und Ordnungsnummer entfiel und die Selbstkontrollziffern wurden ergänzt, so wurde aus dieser die ÖBB 1010 015-4.
Die Reihe 1010 der Österreichischen Bundesbahnen (ÖBB) waren sechsachsige elektrische Schnellzuglokomotiven die von 1955 bis 2003 bie der ÖBB im Einsatz waren. Die Maschinen wurden von Simmering-Graz-Pauker gebaut. Sie waren jahrzehntelang eine wichtige Stütze des elektrischen Bahnbetriebes der ÖBB.
Im Jahr 2000 verfügten die ÖBB noch über 18 Lokomotiven. Die Lokomotiven waren zuletzt in Salzburg und Linz beheimatet. Im Jahre 2003 wurden die letzten Lokomotiven zeitgleich mit denen der Reihen 1110 und 1110.500 im Rahmen des Modernisierungsprogramms der ÖBB ausgemustert. Die letzten Exemplare 1010 003 und 010 schieden am 1. Dezember 2003 aus dem Plandienst aus, sie befinden sich aber bis heute ohne Unterbrechung betriebsfähig im Nostalgiedienst beim Verein „Club 1018“. Von den 20 gebauten Exemplaren sind neun Lokomotiven erhalten geblieben, alleine vier sind bei der ÖGEG.
Mechanische Konstruktion:
Die Lokomotiven erhielten zwei unterschiedliche Drehgestellbauarten. Die 1010.001 und 002 erhielten Drehgestelle ohne Drehzapfen. Aufgrund der Anordnung des mittleren Radsatzes war eine Ausstattung mit herkömmlichen Drehzapfen nicht möglich, so dass die beiden Maschinen gemeinsam mit der 1110.05 ein so genanntes aufgelöstes Wiegensystem erhielten. Alle anderen Maschinen der Reihe 1010 erhielten Drehgestelle mit einem tiefliegenden realen Drehzapfen. Bei beiden Varianten waren die Drehgestelle, die den Hauptrahmen und den Lokkasten trugen, quergekuppelt. Die Lokomotiven wiesen abgerundete Stirnseiten auf; die beiden Führerstände waren miteinander verbunden. Der Trafo befand sich in der Lokmitte, die Lüfter, Hilfsapparaturen und Hilfsgeräte waren auf Podesten angebracht.
Elektrische Konstruktion:
Alle Lokomotiven hatten zwei Scherenstromabnehmer (Bauart V der Siemens-Schuckert-Werke für Einbügelbetrieb) auf dem Dach. Als Hauptschalter kam erstmals bei den ÖBB der Druckluftschnellschalter DBTF von BBC zur Anwendung. Bei eingeschaltetem Hauptschalter gelangt die Primärspannung über den mit dem Primärstromwandler ausgerüsteten Dachdurchführungsisolator zum Haupttransformator. Der Transformator war auf dem Rahmen befestigt und wurde durch ein Ölkühlsystem gekühlt. Bei den Lokomotiven der Reihen 1010 und 1110 kam erstmals in Österreich eine Hochspannungssteuerung anstelle der bisher verwendeten Niederspannungsschaltungen zur Anwendung. Die Lokomotiven der Reihen 1010 und 1110 haben sechs solche kompensierten Einphasenreihenschlussmotoren mit offenen Fahnen. Der Anker läuft auf der Kommutatorseite in einem Pendelrollenlager, das auch den axialen Schub aufzunehmen hat, sowie einem Zylinderrollenlager auf der anderen Motorseite. Diese zehnpoligen, als EM 655 bezeichneten Fahrmotoren wurden aus den bei den Reihen 1040 und 1041 verwendeten, ebenfalls zehnpoligen Motoren EM 601 weiterentwickelt. Die Kraftübertragung erfolgte mit einem BBC-Federantrieb. Die Getrieberäder waren schrägverzahnt, die Übersetzung betrug 1:3,18. Alle Lokomotiven waren mit einer schnellwirkenden, automatischen Druckluftbremse, einem Nachbremsventil, einer Zugbremse und einer Schleuderbremse ausgestattet.
TECHNISCHE DATEN:
Gebaute Anzahl: 20
Hersteller SGP Simmering-Graz-Pauker AG in Graz (elektr. Teil BBC)
Baujahre: 1955 bis 1958
Spurweite: 1.435 mm (Normalspur)
Achsfolge: Co'Co'
Länge über Puffer: 17.860 mm
Drehzapfenabstand: 8.600 mm
Achsstand im Drehgestell: 4.100 mm (2 x 2.050 mm)
Treibraddurchmesser: 1.300 mm (neu)
Dienstgewicht: 109,8t (106,0t bei 01 und 02)
Höchstgeschwindigkeit: 130 km/h
Stundenleistung: 4.000 kW
Maximaler Anfahrstrom: 2.300 A
Anfahrzugkraft: 275 kN
Stundenzugkraft: 158 kN
Dauerzugkraft: 132 kN
Fahrmotoren: 6 Stück vom Typ EM 665
Fahrmotorart: 10-polige fremdbelüftete Fahrmotoren mit je 665 kW Stundenleistung
Antrieb: einseitiger BBC (Brown-Boveri) Federantrieb
Fahrstufen: Hochspannungsstufenschaltwerk Bauart BBC mit 28 Fahrstufen
Übersetzung: 1:3,18
Stromsystem: 15 kV, 16,7 Hz
